[DirectX11] 빌보드(Billboard)와 파티클(Particle)

DirectX 11로 게임 엔진 아키텍처 만들기

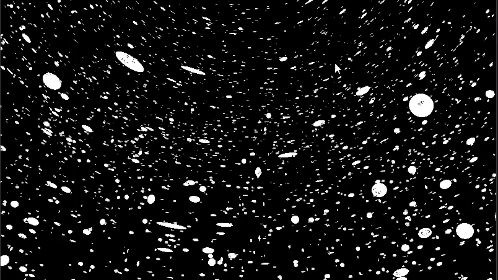

게임 개발과 3D 그래픽스에서 빌보드(Billboard)와 파티클(Particle) 시스템은 환경을 풍부하게 만들고 시각적인 효과를 더하기 위해 널리 사용됩니다. 이 글에서는 빌보드와 파티클의 기본 개념과 DirectX 11에서의 구현 방법을 소개합니다.



600

참고강의 링크:

https://www.inflearn.com/course/directx11-%EA%B2%8C%EC%9E%84%EA%B0%9C%EB%B0%9C-%EB%8F%84%EC%95%BD%EB%B0%98/dashboard

[게임 프로그래머 도약반] DirectX11 입문 강의 - 인프런

빌보드(Billboard) 개념

빌보드는 항상 카메라를 향해 정면을 유지하는 2D 객체입니다. 3D 환경에서 특정 객체가 카메라의 방향에 관계없이 항상 사용자에게 잘 보이도록 하고 싶을 때 사용됩니다. 예를 들어, 원거리의 나무나 구름을 표현할 때 3D 모델링 대신 빌보드를 사용하여 렌더링 성능을 향상시킬 수 있습니다.

파티클(Particle) 시스템 개념

파티클 시스템은 수많은 작은 입자들을 이용하여 불, 연기, 안개, 폭발과 같은 시각적 효과를 생성합니다. 각 파티클은 독립적인 속성(위치, 속도, 색상, 수명 등)을 가지며, 이를 통해 다양한 자연 현상이나 추상적 효과를 표현할 수 있습니다.

DirectX 11에서 빌보드 구현

DirectX 11에서 빌보드를 구현하기 위해, 먼저 정점 셰이더에서 빌보드가 카메라를 항상 바라보도록 하는 변환을 적용합니다. 이를 위해 빌보드의 위치를 월드 공간에서 뷰 공간으로 변환한 뒤, Z 축 방향을 카메라 방향으로 설정합니다.

Billboard.h

#pragma once
#include "Component.h"

// 빌보드를 구성하는 각 정점을 정의하는 구조체
struct VertexBillboard
{
	Vec3 position; // 정점의 위치
	Vec2 uv; // 텍스처 좌표
	Vec2 scale; // 빌보드의 크기
};

// 한 번에 렌더링할 수 있는 최대 빌보드 수를 정의
#define MAX_BILLBOARD_COUNT 500

// Component 클래스를 상속받아 빌보드 기능을 구현한 클래스
class Billboard : public Component
{
	using Super = Component; // 부모 클래스의 별칭을 Super로 정의

public:
	Billboard(); // 생성자
	~Billboard(); // 소멸자

	void Update(); // 매 프레임마다 호출되는 업데이트 함수
	void Add(Vec3 position, Vec2 scale); // 새로운 빌보드를 추가하는 함수

	// 빌보드에 사용될 재질을 설정하는 함수
	void SetMaterial(shared_ptr<Material> material) { _material = material; }
	// 렌더링에 사용될 패스를 설정하는 함수
	void SetPass(uint8 pass) { _pass = pass; }

private:
	vector<VertexBillboard> _vertices; // 빌보드의 정점들을 저장하는 벡터
	vector<uint32> _indices; // 인덱스 버퍼에 사용될 인덱스들을 저장하는 벡터
	shared_ptr<VertexBuffer> _vertexBuffer; // 정점 버퍼
	shared_ptr<IndexBuffer> _indexBuffer; // 인덱스 버퍼

	int32 _drawCount = 0; // 현재 렌더링할 빌보드의 수
	int32 _prevCount = 0; // 이전 프레임에서 렌더링한 빌보드의 수

	shared_ptr<Material> _material; // 빌보드에 사용될 재질
	uint8 _pass = 0; // 렌더링 패스
};

Billboard.cpp

#include "pch.h"
#include "Billboard.h"
#include "Material.h"
#include "Camera.h"

Billboard::Billboard() : Super(ComponentType::Billboard)
{
	// 최대 빌보드 수에 따라 버텍스와 인덱스 버퍼 크기를 결정
	int32 vertexCount = MAX_BILLBOARD_COUNT * 4; // 각 빌보드당 4개의 버텍스
	int32 indexCount = MAX_BILLBOARD_COUNT * 6; // 각 빌보드당 6개의 인덱스 (2개의 삼각형)

	_vertices.resize(vertexCount);
	_vertexBuffer = make_shared<VertexBuffer>();
	_vertexBuffer->Create(_vertices, 0, true); // 동적 업데이트를 위해 cpuWrite 옵션을 true로 설정

	_indices.resize(indexCount);

	// 각 빌보드를 위한 인덱스 설정
	for (int32 i = 0; i < MAX_BILLBOARD_COUNT; i++)
	{
		_indices[i * 6 + 0] = i * 4 + 0;
		_indices[i * 6 + 1] = i * 4 + 1;
		_indices[i * 6 + 2] = i * 4 + 2;
		_indices[i * 6 + 3] = i * 4 + 2;
		_indices[i * 6 + 4] = i * 4 + 1;
		_indices[i * 6 + 5] = i * 4 + 3;
	}

	_indexBuffer = make_shared<IndexBuffer>();
	_indexBuffer->Create(_indices); // 인덱스 버퍼 생성
}

Billboard::~Billboard()
{
}

void Billboard::Update()
{
	// 빌보드의 수가 변경되면 버텍스 버퍼를 업데이트
	if (_drawCount != _prevCount)
	{
		_prevCount = _drawCount;

		D3D11_MAPPED_SUBRESOURCE subResource;
		DC->Map(_vertexBuffer->GetComPtr().Get(), 0, D3D11_MAP_WRITE_DISCARD, 0, &subResource);
		{
			memcpy(subResource.pData, _vertices.data(), sizeof(VertexBillboard) * _vertices.size());
		}
		DC->Unmap(_vertexBuffer->GetComPtr().Get(), 0);
	}

	auto shader = _material->GetShader();

	// Transform
	auto world = GetTransform()->GetWorldMatrix();
	shader->PushTransformData(TransformDesc{ world });

	// GlobalData
	shader->PushGlobalData(Camera::S_MatView, Camera::S_MatProjection);

	// Light
	_material->Update();

	// IA
	_vertexBuffer->PushData();
	_indexBuffer->PushData();

	shader->DrawIndexed(0, _pass, _drawCount * 6); // 빌보드 그리기
}

void Billboard::Add(Vec3 position, Vec2 scale)
{
	// 새로운 빌보드를 추가할 때 각 버텍스에 위치, UV 좌표, 크기 정보를 설정
	_vertices[_drawCount * 4 + 0].position = position;
	_vertices[_drawCount * 4 + 1].position = position;
	_vertices[_drawCount * 4 + 2].position = position;
	_vertices[_drawCount * 4 + 3].position = position;

	_vertices[_drawCount * 4 + 0].uv = Vec2(0, 1);
	_vertices[_drawCount * 4 + 1].uv = Vec2(0, 0);
	_vertices[_drawCount * 4 + 2].uv = Vec2(1, 1);
	_vertices[_drawCount * 4 + 3].uv = Vec2(1, 0);

	_vertices[_drawCount * 4 + 0].scale = scale;
	_vertices[_drawCount * 4 + 1].scale = scale;
	_vertices[_drawCount * 4 + 2].scale = scale;
	_vertices[_drawCount * 4 + 3].scale = scale;

	_drawCount++; // 빌보드 수 증가
}

DirectX 11에서 파티클 시스템 구현

파티클 시스템을 구현하기 위해서는 파티클의 속성을 저장할 버퍼와 이를 업데이트할 수 있는 로직이 필요합니다. 각 파티클은 생성 시점, 위치, 속도, 색상 등의 정보를 가지며, 시간에 따라 이 속성들이 변경됩니다. 일반적으로 파티클 시스템은 GPU에서 계산하는 것이 효율적입니다.

SnowBillboard.h

#pragma once
#include "Component.h"

// 한 번에 렌더링할 수 있는 최대 빌보드 수를 정의합니다.
#define MAX_BILLBOARD_COUNT 500

// 눈 빌보드를 구성하는 각 정점의 구조체입니다.
struct VertexSnow
{
	Vec3 position; // 정점의 위치
	Vec2 uv; // 텍스처 좌표
	Vec2 scale; // 빌보드의 크기
	Vec2 random; // 랜덤 값, 각 눈송이의 고유한 변화를 주기 위해 사용
};

// 눈 빌보드 효과를 구현하는 클래스입니다.
class SnowBillboard : public Component
{
	using Super = Component; // 부모 클래스에 대한 별칭을 정의합니다.

public:
	// 생성자는 눈이 내리는 영역의 크기(extent)와 그려질 빌보드의 수(drawCount)를 매개변수로 받습니다.
	SnowBillboard(Vec3 extent, int32 drawCount = 100);
	~SnowBillboard(); // 소멸자

	void Update(); // 매 프레임마다 호출되는 업데이트 함수입니다.

	// 눈 빌보드에 사용될 재질을 설정하는 함수입니다.
	void SetMaterial(shared_ptr<Material> material) { _material = material; }
	// 렌더링에 사용될 패스를 설정하는 함수입니다.
	void SetPass(uint8 pass) { _pass = pass; }

private:
	vector<VertexSnow> _vertices; // 빌보드의 정점들을 저장하는 벡터입니다.
	vector<uint32> _indices; // 인덱스 버퍼에 사용될 인덱스들을 저장하는 벡터입니다.
	shared_ptr<VertexBuffer> _vertexBuffer; // 정점 버퍼입니다.
	shared_ptr<IndexBuffer> _indexBuffer; // 인덱스 버퍼입니다.

	int32 _drawCount = 0; // 실제로 그려질 빌보드의 수입니다.

	shared_ptr<Material> _material; // 눈 빌보드에 사용될 재질입니다.
	uint8 _pass = 0; // 렌더링 패스입니다.

	SnowBillboardDesc _desc; // 눈 빌보드의 설명(파라미터)을 저장하는 구조체입니다. (구조체 정의 누락)
	float _elpasedTime = 0.f; // 눈이 내리는 시뮬레이션에서 경과된 시간을 추적합니다.
};

SnowBillboard.cpp

#include "pch.h"
#include "SnowBillboard.h"
#include "Material.h"
#include "Camera.h"
#include "MathUtils.h"

SnowBillboard::SnowBillboard(Vec3 extent, int32 drawCount /*= 100*/)
	: Super(ComponentType::SnowBillBoard)
{
	// 빌보드를 표시할 범위와 빌보드 개수 초기화
	_desc.extent = extent;
	_desc.drawDistance = _desc.extent.z * 2.0f;
	_drawCount = drawCount;

	const int32 vertexCount = _drawCount * 4;
	_vertices.resize(vertexCount);

	for (int32 i = 0; i < _drawCount * 4; i += 4)
	{
		// 빌보드의 크기를 랜덤하게 설정
		Vec2 scale = MathUtils::RandomVec2(0.1f, 0.5f);

		// 빌보드의 위치를 extent 범위 내에서 랜덤하게 설정
		Vec3 position;
		position.x = MathUtils::Random(-_desc.extent.x, _desc.extent.x);
		position.y = MathUtils::Random(-_desc.extent.y, _desc.extent.y);
		position.z = MathUtils::Random(-_desc.extent.z, _desc.extent.z);

		// 추가적인 랜덤 값을 설정하여 각 빌보드마다 다른 효과를 적용할 수 있게 함
		Vec2 random = MathUtils::RandomVec2(0.0f, 1.0f);

		// 빌보드의 버텍스에 위치, UV 좌표, 크기, 랜덤 값을 설정
		_vertices[i + 0].position = position;
		_vertices[i + 1].position = position;
		_vertices[i + 2].position = position;
		_vertices[i + 3].position = position;

		_vertices[i + 0].uv = Vec2(0, 1);
		_vertices[i + 1].uv = Vec2(0, 0);
		_vertices[i + 2].uv = Vec2(1, 1);
		_vertices[i + 3].uv = Vec2(1, 0);

		_vertices[i + 0].scale = scale;
		_vertices[i + 1].scale = scale;
		_vertices[i + 2].scale = scale;
		_vertices[i + 3].scale = scale;

		_vertices[i + 0].random = random;
		_vertices[i + 1].random = random;
		_vertices[i + 2].random = random;
		_vertices[i + 3].random = random;
	}

	// 버텍스 버퍼 생성
	_vertexBuffer = make_shared<VertexBuffer>();
	_vertexBuffer->Create(_vertices, 0);

	// 인덱스 버퍼 생성을 위한 인덱스 설정
	const int32 indexCount = _drawCount * 6;
	_indices.resize(indexCount);

	for (int32 i = 0; i < _drawCount; i++)
	{
		_indices[i * 6 + 0] = i * 4 + 0;
		_indices[i * 6 + 1] = i * 4 + 1;
		_indices[i * 6 + 2] = i * 4 + 2;
		_indices[i * 6 + 3] = i * 4 + 2;
		_indices[i * 6 + 4] = i * 4 + 1;
		_indices[i * 6 + 5] = i * 4 + 3;
	}

	// 인덱스 버퍼 생성
	_indexBuffer = make_shared<IndexBuffer>();
	_indexBuffer->Create(_indices);
}

SnowBillboard::~SnowBillboard()
{
	// 소멸자에서 특별한 처리가 필요 없음
}

void SnowBillboard::Update()
{
	// 메인 카메라의 위치를 기준으로 눈이 내리는 효과를 구현
	_desc.origin = CUR_SCENE->GetMainCamera()->GetTransform()->GetWorldPosition();
	_desc.time = _elpasedTime;
	_elpasedTime += DT; // 경과 시간 업데이트

	auto shader = _material->GetShader();

	// 변환 데이터, 글로벌 데이터, 눈 데이터를 셰이더에 전달
	auto world = GetTransform()->GetWorldMatrix();
	shader->PushTransformData(TransformDesc{ world });
	shader->PushGlobalData(Camera::S_MatView, Camera::S_MatProjection);
	shader->PushSnowData(_desc);

	// 빛 데이터 업데이트
	_material->Update();

	// 입력 어셈블러에 데이터 전달
	_vertexBuffer->PushData();
	_indexBuffer->PushData();

	// 셰이더를 사용하여 빌보드 렌더링
	shader->DrawIndexed(0, _pass, _drawCount * 6);
}

void SnowBillboard::Add(Vec3 position, Vec2 scale)
{
	// 특정 위치에 새로운 빌보드 추가하는 로직은 본 예제에서 구현되지 않았음
}

프로젝트 호출

SnowDemo.h

#pragma once
#include "IExecute.h"
class SnowDemo :public IExecute
{
public:
	void Init() override;
	void Update() override;
	void Render() override;

private:
	shared_ptr<Shader> _shader;
};

SnowDemo.cpp

#include "pch.h"
#include "RawBuffer.h"
#include "TextureBuffer.h"
#include "Material.h"
#include "SnowDemo.h"
#include "GeometryHelper.h"
#include "Camera.h"
#include "GameObject.h"
#include "CameraScript.h"
#include "MeshRenderer.h"
#include "Mesh.h"
#include "Material.h"
#include "Model.h"
#include "ModelRenderer.h"
#include "ModelAnimator.h"
#include "Mesh.h"
#include "Transform.h"
#include "VertexBuffer.h"
#include "IndexBuffer.h"
#include "Light.h"
#include "Graphics.h"
#include "SphereCollider.h"
#include "Scene.h"
#include "AABBBoxCollider.h"
#include "OBBBoxCollider.h"
#include "Terrain.h"
#include "Camera.h"
#include "Button.h"
#include "Billboard.h"
#include "SnowBillboard.h"

void SnowDemo::Init()
{
	_shader = make_shared<Shader>(L"29. SnowDemo.fx");

	// Camera
	{
		auto camera = make_shared<GameObject>();
		camera->GetOrAddTransform()->SetWorldPosition(Vec3{ 0.f, 0.f, -5.f });
		camera->AddComponent(make_shared<Camera>());
		camera->AddComponent(make_shared<CameraScript>());
		camera->GetCamera()->SetCullingMaskLayerOnOff(Layer_UI, true);
		CUR_SCENE->Add(camera);
	}

	// Light
	{
		auto light = make_shared<GameObject>();
		light->AddComponent(make_shared<Light>());
		LightDesc lightDesc;
		lightDesc.ambient = Vec4(0.4f);
		lightDesc.diffuse = Vec4(1.f);
		lightDesc.specular = Vec4(0.1f);
		lightDesc.direction = Vec3(1.f, 0.f, 1.f);
		light->GetLight()->SetLightDesc(lightDesc);
		CUR_SCENE->Add(light);
	}

	// Billboard
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetLocalPosition(Vec3(0.f));
		obj->AddComponent(make_shared<SnowBillboard>(Vec3(100, 100, 100), 10000));
		{
			// Material
			{
				shared_ptr<Material> material = make_shared<Material>();
				material->SetShader(_shader);
				auto texture = RESOURCES->Load<Texture>(L"UnityLogo", L"..\\Resources\\Texture\\UnityLogo.png");
				//auto texture = RESOURCES->Load<Texture>(L"Veigar", L"..\\Resources\\Textures\\veigar.jpg");
				material->SetDiffuseMap(texture);
				MaterialDesc& desc = material->GetMaterialDesc();
				desc.ambient = Vec4(1.f);
				desc.diffuse = Vec4(1.f);
				desc.specular = Vec4(1.f);
				RESOURCES->Add(L"UnityLogo", material);

				obj->GetSnowBillboard()->SetMaterial(material);
			}
		}

		CUR_SCENE->Add(obj);
	}
}

void SnowDemo::Update()
{

}

void SnowDemo::Render()
{

}

결론

게임 개발과 3D 그래픽스에서 빌보드와 파티클 시스템은 강력한 시각적 도구입니다. 빌보드는 간단하면서도 효과적으로 원거리 객체를 표현할 수 있게 해주며, 파티클 시스템은 복잡하고 다이나믹한 시각적 효과를 생성하는 데 사용됩니다. 이러한 기술들은 게임의 몰입감을 극대화하고, 사용자 경험을 풍부하게 만드는 데 중요한 역할을 합니다.
